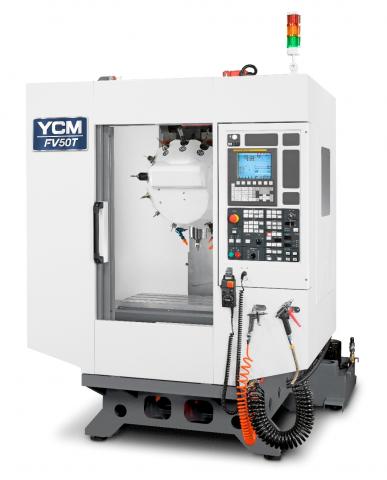

FV50T
Vertikální obráběcí centrum FV50T je určeno pro frézování, vrtání, závitování, vystružování menších a středních tvarově složitých dílců, tenkostěnných profilů apod. Jedná se o vysokorychlostní přesné obráběcí centrum s lineárním vedením, které umožňuje obráběním docílit velmi přesných povrchů, tvarů a drsností. Patentovaný zásobník nástrojů se speciálním mechanismem zajišťuje obrábění v plně automatickém cyklu s extrémně rychlou výměnou nástroje, tím je dosaženo maximální efektivity a eliminování vedlejších nevýrobních časů. Výjimečnou tuhost a vysokou opakovanou přesnost zaručuje tuhá litinová konstrukce stroje (MEEHANITE®) a přesné lineární vedení. Stroj FV50T je svými parametry vhodný zejména pro sériovou výrobu s operacemi závitování a vrtání, pro průmysl automobilový, letecký, elektronický a zdravotnický.
Základní technické parametry:
Pojezdy X/Y/Z - 500/400/300 mm
Velikost stolu - 650x400 mm
Vřeteno - 10000 ot/min
Kužel - BT/ISO 30
Technická data
|
VŘETENO YCM
|
|
|
|
Otáčky
|
ot/min
|
10 000
|
|
Výkon motoru
|
kW
|
5,5
|
|
Velikost kuželu
|
|
BT30 (ISO 30 OPCE)
|
|
|
|
|
|
POJEZDY
|
|
|
|
Osa X
|
mm
|
500
|
|
Osa Y
|
mm
|
400
|
|
Osa Z
|
mm
|
300
|
|
Vzdálenost čela vřetena od stolu
|
mm
|
180 ~ 480
|
|
|
|
|
|
RYCHLOPOSUVY
|
|
|
|
Posuvy v osách X/Y/Z
|
m/min
|
48/48/48
|
|
Pracovní posuv
|
mm/min
|
1 ~ 20 000
|
|
|
|
|
|
ROZMĚRY STOLU
|
|
|
|
Délka
|
mm
|
650
|
|
Šířka
|
mm
|
400
|
|
Počet T-drážek
|
|
3
|
|
Šířka T-drážky
|
mm
|
14
|
|
Vzdálenost rozteče T-drážek
|
mm
|
100
|
|
Nosnost stolu
|
kg
|
250
|
|
|
|
|
|
ZÁSOBNÍK NÁSTROJŮ
|
|
|
|
Typ zásobníku
|
|
Revolverový
|
|
Počet nástrojů
|
|
14
|
|
Max. hmotnost nástroje
|
kg
|
3
|
|
Max. rozměr nástroje
|
mm
|
Ø 80
|
|
Max. délka nástroje
|
mm
|
250
|
|
Čas výměny nástroje
|
s
|
1,4
|
|
|
|
|
|
ROZMĚRY STROJE
|
|
|
|
Délka stroje
|
mm
|
1 600
|
|
Šířka stroje
|
mm
|
2 450
|
|
Výška stroje
|
mm
|
2 610
|
|
|
|
|
|
OBECNÉ ÚDAJE
|
|
|
|
Přívod vzduchu (tlak)
|
kg/cm²
|
5,5
|
|
Požadovaný příkon
|
kVA
|
16
|
|
Hmotnost stroje
|
kg
|
2 400
|
Základní příslušenství
|
Světlo pracovního prostoru
|
|
|
|
Světelná signalizace stavu stroje
|
|
|
|
Chladící systém stroje
|
|
|
|
Ofuk pracovního prostoru vzduchem
|
|
|
|
Ofuk vřetena vzduchem
|
|
|
|
Těsnění vřetena proti nečistotám
|
|
|
|
Ruční pistole pro oplach emulzí
|
|
|
|
Centrální mazací systém
|
|
|
|
Odlučovač oleje
|
|
|
|
Krytování vedení os X/Y/Z
|
|
|
|
Systém odvodu třísek
|
|
|
|
Výměník tepla v elektrorozvaděči
|
|
|
|
Stavěcí kostky a šrouby
|
|
|
|
Sada nářadí k ustavení stroje
|
|
|
|
Řídící systém FANUC 0i-MD + 8,4“ TFT LCD + AI APC
|
|
|
|
Dílenské programování Manual Guide 0i
|
|
|
Zvláštní příslušenství
|
Kompletní střešní krytování
|
|
|
|
Výkonnější čerpadlo chlazení
|
|
|
|
Výkonnější systém odvodu třísek výplachem
|
|
|
|
Systém odsávání emulzních a olejových mlhovin
|
|
|
|
Klimatizace elektrorozvaděče
|
|
|
|
Sondy pro ustavení a měření obrobků
|
|
|
|
Sondy pro seřízení a detekci zlomení nástrojů
|
|
|
|
Dálkový monitorovací systém I Direct
|
|
|
