FV125A

FV125A

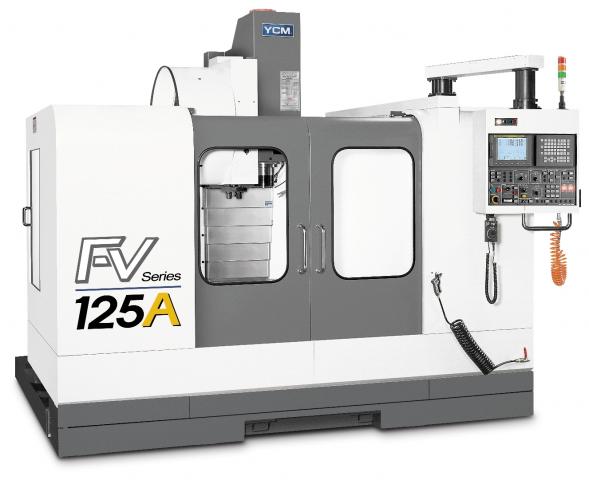

Vertikální obráběcí centrum FV125A je určeno pro vrtání, frézování, vystružování, řezání závitů středně velkých, ale i rozměrných, vysoce přesných, tvarově složitých dílců. Jedná se o rychlé a přesné obráběcí centrum s lineárním vedením, které umožňuje docílení velmi přesných tvarů, povrchů a drsností. Automatická výměna nástroje zajišťuje obrábění v plně automatickém cyklu. Vynikající tuhost, stabilitu obrábění a vysokou opakovanou přesnost zaručuje tuhá litinová konstrukce stroje (MEEHANITE®)Obráběcí centrum FV125A je vhodné pro výrobu velmi přesných obrobků, obrábění lehkých slitin a univerzální obrábění s vysokým výkonem.

Základní technické parametry:
Pojezdy X/Y/Z - 1270/520/540 mm
Velikost stolu - 1350x520 mm
Vřeteno - 10000 ot/min
Kužel - BT/ISO 40

Technická data

 VŘETENO YCM


 Otáčky
ot/min
10 000 (12 000/15 000 OPCE)
 Výkon motoru
kW
7,5/11/15
 Velikost kuželu

BT40 (ISO 40 OPCE)



 POJEZDY


 Osa X
mm
1 270
 Osa Y
mm
520
 Osa Z
mm
540
 Vzdálenost čela vřetena od stolu
mm
105 ~ 645



 RYCHLOPOSUVY


 Posuvy v osách X/Y/Z
m/min
24/24/24
 Pracovní posuv
m/min
1 ~ 10 000



 ROZMĚRY STOLU


 Délka
mm
1 350
 Šířka
mm
520
 Počet T-drážek

5
 Šířka T-drážky
mm
18
 Vzdálenost rozteče T-drážek
mm
100
 Nosnost stolu
kg
1 000



 ZÁSOBNÍK NÁSTROJŮ


 Počet nástrojů

24 (30, 40 OPCE)
 Max. hmotnost nástroje
kg
6
 Max. rozměr nástroje/při vynechání vedlejšího místa
mm
Ø 80/Ø 125 (Ø 95/Ø 125)
 Max. délka nástroje
mm
300
 Typ výměny nástroje

Oboustranné rameno
 Typ ukládání nástroje

Náhodný
 Čas výměny nástroje
s
3,5



 ROZMĚRY STROJE


 Délka stroje
mm
3 135
 Šířka stroje
mm
3 100
 Výška stroje
mm
3 165



 OBECNÉ ÚDAJE


 Přívod vzduchu (tlak)
kg/cm²
5,5
 Požadovaný příkon
kVA
25
 Hmotnost stroje
kg
6700

Základní příslušenství

 Světlo pracovního prostoru


 Světelná signalizace stavu stroje


 Chladící systém stroje


 Ofuk pracovního prostoru vzduchem


 Ofuk vřetena vzduchem


 Těsnění vřetena proti nečistotám


 Ruční pistole pro oplach emulzí


 Centrální mazací systém


 Odlučovač oleje


 Krytování vedení os X/Y/Z


 Systém odvodu třísek


 Výměník tepla v elektrorozvaděči


 Stavěcí kostky a šrouby


 Sada nářadí k ustavení stroje


 Řídící systém FANUC MXP-200i + 10,4“ TFT LCD + AI NANO CC


 Dílenské programování Manual Guide i



Zvláštní příslušenství

 Optické odměřování
 Vřeteno 12 000/15 000 ot/min
 Systém chlazení vřetene
 Teplotní kompenzace vřetene STC
 Středové chlazení vřetenem 10/20/30/50 bar
 Systém chlazení olejovou emulzí
 Přídavné chlazení obrobku článkovými hadicemi
 Výkonnější čerpadlo chlazení
 Dopravník třísek vynášecí
 Výkonnější systém odvodu třísek výplachem
 Systém odsávání emulzních a olejových mlhovin
 Klimatizace elektrorozvaděče
 Otočné stoly a děličky
 Sondy pro ustavení a měření obrobků
 Sondy pro seřízení a detekci zlomení nástrojů
 Řídící systém HEIDENHAIN iTNC 530 + 15“ TFT LCD
 Software I Operation Plus
 Dálkový monitorovací systém I Direct

Fotogalerie

FV125A
