Produktivní a výkonné obrábění na strojích YCM

CNC vertikální obráběcí centrum NSV156A patří do kategorie vysokorychlostních vertikálních obráběcích center výrobce YCM. Jedná se o největší model z hlediska velikosti pracovního stolu a pojezdů z nabízených 4 modelů řady NSV.

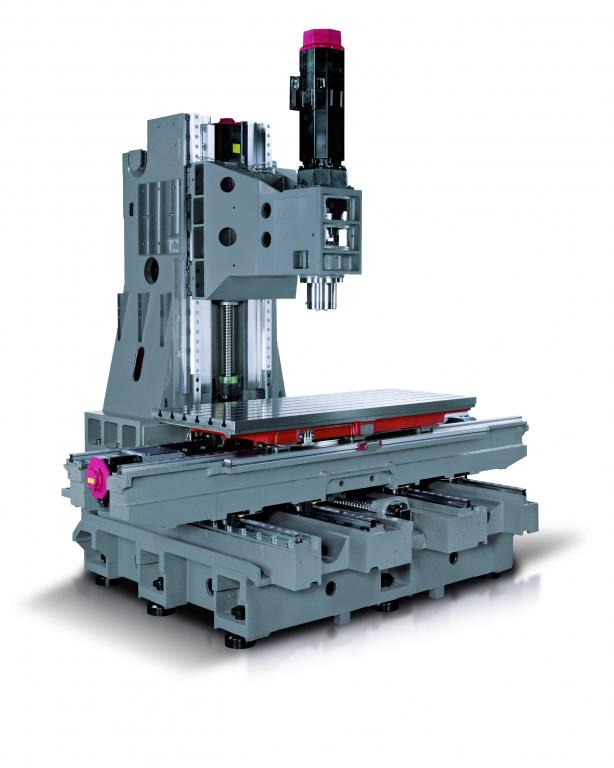

Velkou předností vertikálního centra NSV156A je konstrukce stroje. Celolitinové odlitky ze speciální litiny MEEHANITE® jsou odlévány přímo u výrobce, včetně indukčního kalení vodících ploch. Osu Y tvoří 4 lišty masivního vedení s vestavěnými šnekovými dopravníky pro účinnější odvod třísek. Uložení kuličkových šroubů a osových motorů je provedeno v pouzdrech, která jsou součástí odlitku základny a křížového stolu. Kuličkové šrouby navíc používají zdvojené matice, což poskytuje vyšší přesnost uložení, opakovatelnou přesnost najetí do pozice a přesnost polohování stolu. Díky těmto inovacím došlo k nárůstu tuhosti uložení a vlastního stroje o 140 % a zatížení pracovního stolu se zvýšilo o 130 %, kdy vlastní nosnost činí 1 500 kg, při velikosti pracovní plochy 1 630x650 mm. Pojezdy v osách X/Y/Z jsou 1 530/650/610. Rychloposuvy se pohybují všemi osami X/Y/Z rychlostí 48 m/min s vyjímečnou akcelerací a brzdícím momentem až 1G v ose X a Y. Tyto hodnoty řadí stroj NSV156A do kategorie HIGH-TECH vyspělých výrobců obráběcích strojů a vysokorychlostního obrábění HSC a HSF.

Vřetena a elektrovřetena s patentovaným názvem IDD jsou konstruována, vyvíjena, vyrobena a montována v YCM. Základní provedení NSV156A nabízí otáčky 12 000 min-1 s možností opce 15 000 min-1 a kužel vřetena ISO 40. Keramická ložiska dovolují vyšší únosnost, zatížení a také prodlužují životnost vřetena. V současné době globálního exportu je ke každému modelu vertikálního centra vřeteno skladem v YCM, což jistě ocení každý koncový uživatel strojů.

Automatická výměna nástroje pomocí oboustranného ramena a tzv. optimalizované výměny zajišťuje obrábění v plně automatickém cyklu s časem výměny max. 1,9 s. Kapacita nástrojů ve standardním provedení je 30 pozic, volitelných 48/60 pozic v opci za příplatek. Vertikální centrum NSV156A lze vybavit řídícími systémy Fanuc 21i, Fanuc 18iMB nebo Heidenhain iTNC530 dle požadavku zákazníka, přičemž Fanuc doplňuje spoustu nadstavbových funkcí pro ON-LINE diagnostiku a snadnější obsluhu speciálně pro YCM. Volba volitelného příslušenství je široká dle konkrétního požadavku klienta.

Aplikace využití nachází vertikální centrum NSV156A v různých odvětvích průmyslu. Koncepce s technickými parametry stroje dovoluje obrábění lehkých materiálů a jejich slitin (hliník, dural, mosaz apod.), ale také ocelí a jejich slitin.

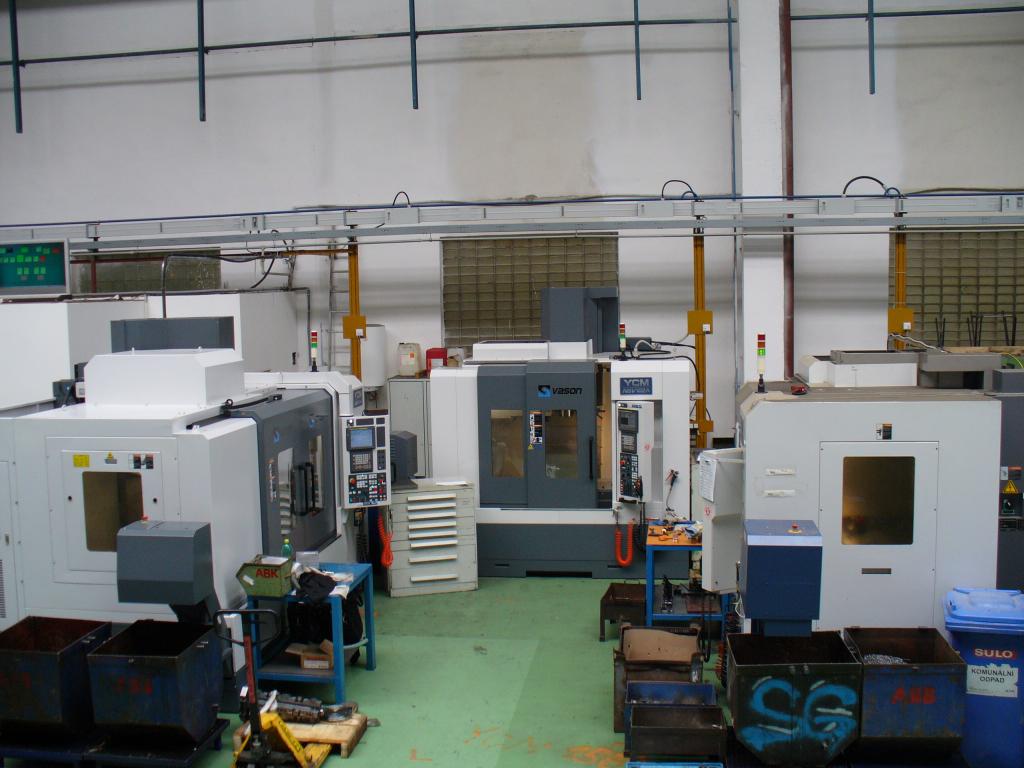

Zárukou kvality stroje je výroba dle certifikovaného systému ISO, TÜV, získaný systém jakosti TPS (Toyota Production System-5S) a certifikace CE pro evropské trhy. Vertikální centrum NSV156A je novinkou roku 2010 a v České republice jsou již nainstalovány první stroje.

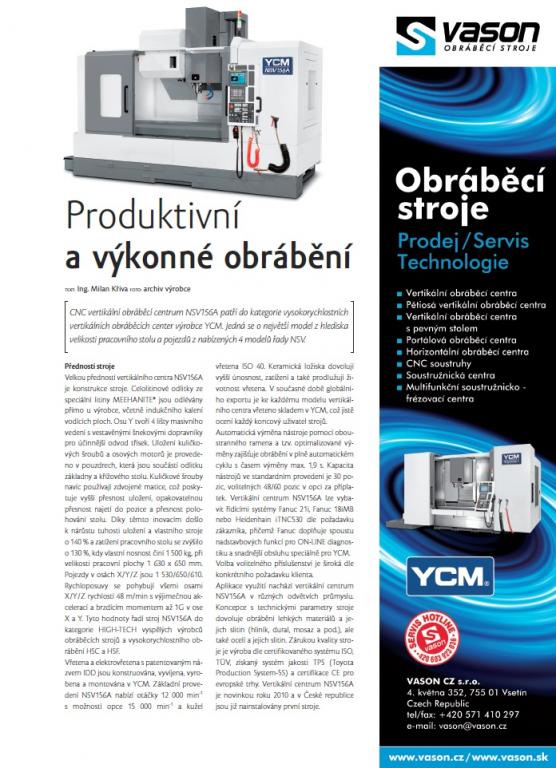

(Článek uveřejněn v časopisu STROJÍRENSTVÍ 2/2011)

Více informací o strojích NSV series naleznete zde

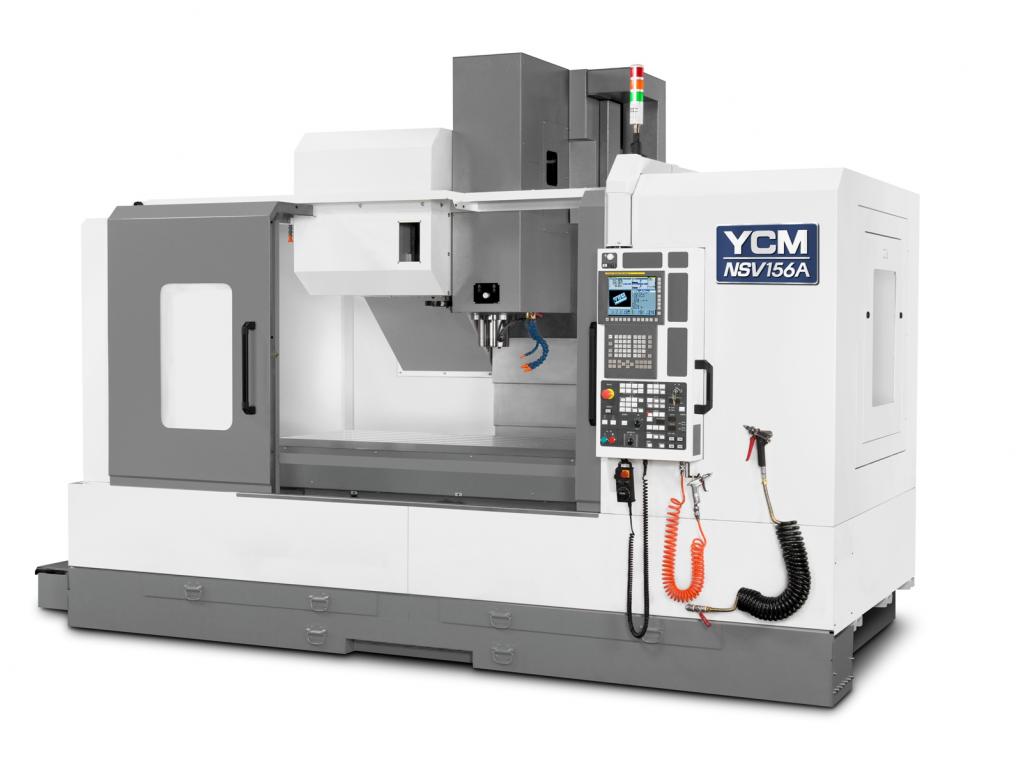

NSV156A - 1
NSV156A - 2
NSV156A - 3
NSV156A - 3
